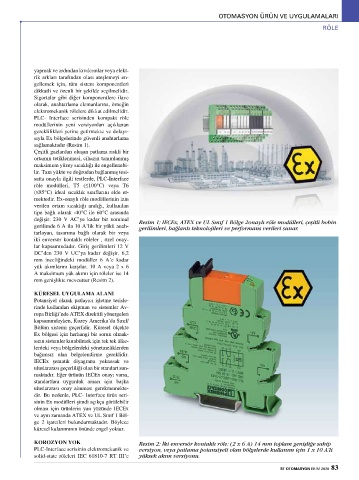

OTOMASYON ÜRÜN VE UYGULAMALARI

                                                                                                            RÖLE







            yapmak ve ardından kıvılcımlar veya elekt-
            rik arkları tarafından olası ateşlemeyi en-
            gellemek için, tüm sistem komponentleri
            dikkatli ve özenli bir şekilde seçilmelidir.
            Sigortalar  gibi  diğer  komponentlere  ilave
            olarak, anahtarlama elemanlarına, örneğin
            elektromekanik rölelere dikkat edilmelidir.
            PLC-  Interface  serisinden  kompakt  röle
            modüllerinin yeni versiyonları açıklanan
            gereklilikleri yerine getirmekte ve dolayı-
            sıyla Ex bölgelerinde güvenli anahtarlama
            sağlamaktadır (Resim 1).
            Çeşitli gazlardan oluşan patlama riskli bir
            ortamın tetiklenmesi, cihazın tanımlanmış
            maksimum yüzey sıcaklığı ile engellenebi-
            lir. Tam yükte ve doğrudan bağlanmış tesi-
            satta onayla ilgili testlerde, PLC-Interface
            röle modülleri, T5 (≤100°C) veya T6
            (≤85°C) ideal sıcaklık sınıflarını elde et-
            mektedir. Ex-onaylı röle modüllerinin izin
            verilen ortam sıcaklığı aralığı, kullanılan
            tipe bağlı olarak -40°C ile 60°C arasında
            değişir. 230 V AC’ye kadar bir nominal   Resim 1: IECEx, ATEX ve UL Sınıf 1 Bölge 2onaylı röle modülleri, çeşitli bobin
            gerilimde 6 A ila 10 A’lik bir yükü anah-  gerilimleri, bağlantı teknolojileri ve performans verileri sunar.
            tarlayan, tasarıma bağlı olarak bir veya
            iki enversör kontaklı röleler , özel onay-
            lar kapsamındadır. Giriş gerilimleri 12 V
            DC’den  230  V  UC’ya  kadar  değişir.  6,2
            mm inceliğindeki modüller 6 A’e kadar
            yük akımlarını karşılar. 10 A veya 2 x 6
            A maksimum yük akımı için röleler ise 14
            mm genişlikte mevcuttur (Resim 2).

            KÜRESEL UYGULAMA ALANI
            Potansiyel olarak patlayıcı işletme tesisle-
            rinde kullanılan ekipman ve sistemler Av-
            rupa Birliği’nde ATEX direktifi yönergeleri
            kapsamındayken, Kuzey Amerika’da Sınıf/
            Bölüm sistemi geçerlidir. Küresel ölçekte
            Ex bölgesi için herhangi bir sorun olmak-
            sızın sistemler kurabilmek için tek tek ülke-
            lerdeki veya bölgelerdeki yönetmeliklerden
            bağımsız olan belgelendirme gereklidir.
            IECEx şematik diyagramı yeknesak ve
            uluslararası geçerliliği olan bir standart sun-
            maktadır. Eğer ürünün IECEx onayı varsa,
            standartlara uygunluk amacı için başka
            uluslararası onay alınması gerekmemekte-
            dir. Bu nedenle, PLC- Interface ürün seri-
            sinin Ex modülleri şimdi açıkça görülebilir
            olması için ürünlerin yan yüzünde IECEx
            ve aynı zamanda ATEX ve UL Sınıf 1 Böl-
            ge 2 işaretleri bulundurmaktadır. Böylece
            küresel kulanımının önünde engel yoktur.

            KOROZYON YOK                       Resim 2: İki enversör kontaklı röle: (2 x 6 A) 14 mm toplam genişliğe sahip
            PLC-Interface serisinin elektromekanik ve   versiyon, veya patlama potansiyeli olan bölgelerde kullanım için 1 x 10 A’li
            solid-state röleleri IEC 61810-7 RT III’e   yüksek akım versiyonu.
