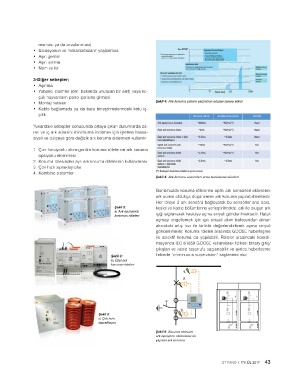

maması ya da arızalanması)
Izolasyonun ve mekanizmaların yaşlanması
Aşırı gerilim
Aşırı ısınma
Nem ve kir
3-Diğer sebepler;
Aşınma
Yabancı cisimler (örn. bakımda unutulan bir alet) veya kü-
çük hayvanların pano içerisine girmesi
Montaj hataları Şekil 4: Ark koruma sistem seçiminin oluşan zarara etkisi
Kablo bağlamada ya da bara birleştirmelerindeki kötü iş-
çilik
Yukarıdaki sebepler sonucunda ortaya çıkan durumlarda za-
rarı ve iç ark süresini minimuma indirmek için işletme hassa-
siyeti ve bütçeye göre değişik ark koruma sistemleri kullanılır.
1. Çok fonsiyonlu akım-gerilim koruma rölelerine ark koruma
opsiyonu eklenmesi
2. Koruma rölesinden ayrı ark koruma rölelerinin kullanılması
3. Çok hızlı topraklayıcılar
4. Kombine sistemler
Şekil 4: Ark koruma sistemleri arıza temizleme süreleri
Günümüzde koruma rölelerine optik ark sensörleri eklenerek
ark süresi oldukça düşürülerek ark koruma yapılabilmektedir.
Her röleye 3 ark sensörü bağlayarak bu sensörler ana bara,
Şekil 3: kesici ve kablo bölümlerine yerleştirilmekte, ark ile oluşan ark
a) Ark opsiyonlu ışığı algılanarak kesiciye açma sinyali gönderilmektedir. Hatalı
korumalı röleleri
açmayı engellemek için ışık sinyali akım trafosundan alınan
akımdaki artış hızı ile birlikte değerlendirilerek açma sinyali
gönderilmektir. Koruma röleleri arasında GOOSE haberleşme
ile selektif koruma da yapılabilir. Röleler arasindaki koordi-
nasyonda IEC 61850 GOOSE kullanılarak fiziksel binary giriş/
çıkışları ve kablo tasarrufu saglanabilir ve ayrica haberlesme
Şekil 3: linkinde “continuous supervision” saglanmis olur.
b) Özel ark
koruma röleleri
Şekil 3:
c) Çok hızlı
topraklayıcı
Şekil 5: Koruma rölesine
ark opsiyonu eklenmesi ile
yapılan ark koruma
