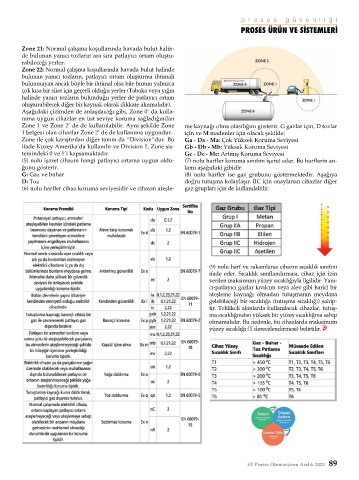

proses güvenliği

Zone 21: Normal çalışma koşullarında havada bulut halin-
de bulunan yanıcı tozların ara sıra patlayıcı ortam oluştu-
rabileceği yerler.
Zone 22: Normal çalışma koşullarında havada bulut halinde
bulunan yanıcı tozların, patlayıcı ortam oluşturma ihtimali
bulunmayan ancak böyle bir ihtimal olsa bile bunun yalnızca
çok kısa bir süre için geçerli olduğu yerler (Tabaka veya yığın
halinde yanıcı tozların bulunduğu yerler de patlayıcı ortam
oluşturabilecek diğer bir kaynak olarak dikkate alınmalıdır).
Aşağıdaki çizimden de anlaşılacağı gibi, Zone 0’ da kulla-
nıma uygun cihazlar en üst seviye koruma sağladığından
Zone 1 ve Zone 2’ de de kullanılabilir. Aynı şekilde Zone me kaynağı olma olasılığını gösterir. G gazlar için, D tozlar
1 belgesi olan cihazlar Zone 2’ de de kullanıma uygundur. için ve M madenler için olacak şekilde;
Zone ile çok karıştırılan diğer tanım da “Division”dur. Bu Ga - Da - Ma: Çok Yüksek Koruma Seviyesi
ifade Kuzey Amerika’da kullanılır ve Division 1, Zone sis- Gb - Db - Mb: Yüksek Koruma Seviyesi
temindeki 0 ve 1’i kapsamaktadır. Gc - Dc - Mc: Artmış Koruma Seviyesi
(5) nolu işaret cihazın hangi patlayıcı ortama uygun oldu- (7) nolu harfler koruma sınıfını işaret eder. Bu harflerin an-
ğunu gösterir. lamı aşağıdaki gibidir.
G: Gaz ve buhar (8) nolu harfler ise gaz grubunu göstermektedir. Aşağıya
D: Toz doğru tutuşma kolaylaşır. IIC için onaylanan cihazlar diğer
(6) nolu harfler cihaz koruma seviyesidir ve cihazın ateşle- gaz grupları için de kullanılabilir.

(9) nolu harf ve rakamlarsa cihazın sıcaklık sınıfını
ifade eder. Sıcaklık sınıflandırması, cihaz için izin
verilen maksimum yüzey sıcaklığıyla ilgilidir. Yanı-
cı-patlayıcı gazlar kıvılcım veya alev gibi harici bir
ateşleme kaynağı olmadan tutuşmanın meydana
gelebileceği bir sıcaklığa (tutuşma sıcaklığı) sahip-
tir. Tehlikeli alanlarda kullanılacak cihazlar, tutuş-
ma sıcaklığından yüksek bir yüzey sıcaklığına sahip
olmamalıdır. Bu nedenle, bu cihazlarda maksimum
yüzey sıcaklığı (T derecelendirmesi) belirtilir.
