GEMİ İNŞA
GÜNDEM

Buhar Kolektörü ve Hat Üzerinde

Önerilen Kondens Cebi Tasarımları

Buhar kazanı sonrası; buhar kolektörü ve kondens cepleri tasarımı sistemin sağlıklı ve
uzun ömürlü hizmet verebilmesi açısından çok önemlidir. Özellikle globe vanaların zaman
zaman yarı açık konumda çalıştırılması fark basıncına bağlı olarak kısa sürede sit-klape
yüzeylerinin aşınması sonucu vana içinde kaçak ve/veya mil sızdırmazlık elemanının zarar
görerek milden kaçak oluşmasına neden olabilir.

; Ayvaz ARI-Armaturen Türkiye Ürün Müdürü Endüstri Mühendisi Ersun Gürkan

tandardın dışında
yüksek bir fark basıncı
ile vanayı açmak bile
mümkün olmayabilir.
S Bu nedenle vanaların
kullanılacağı noktalarda çalışma
şekli ve sistemin zaman içinde
değişen fark basınçları göz
önünde bulundurulmalıdır.

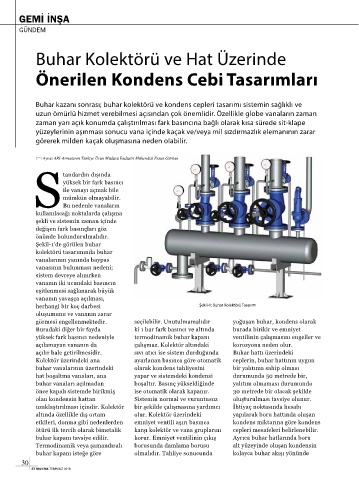

Şekil-1’de görülen buhar
kolektörü tasarımında buhar
vanalarının yanında baypas
vanasının bulunması nedeni;
sistem devreye alınırken
vananın iki ucundaki basıncın
eşitlenmesi sağlanarak büyük
vananın yavaşça açılması,
herhangi bir koç darbesi Şekil-1: Buhar Kolektörü Tasarımı
oluşumunu ve vananın zarar
görmesi engellenmektedir. seçilebilir. Unutulmamalıdır yoğuşan buhar, kondens olarak
Buradaki diğer bir fayda ki 1 bar fark basıncı ve altında burada birikir ve emniyet
yüksek fark basıncı nedeniyle termodinamik buhar kapanı ventilinin çalışmasını engeller ve
açılamayan vananın da çalışmaz. Kolektör altındaki korozyona neden olur.
açılır hale getirilmesidir. sıvı atıcı ise sistem durduğunda Buhar hattı üzerindeki
Kolektör üzerindeki ana ayarlanan basınca göre otomatik ceplerin, buhar hattının uygun
buhar vanalarının üzerindeki olarak kondens tahliyesini bir yalıtıma sahip olması
hat boşaltma vanaları, ana yapar ve sistemdeki kondensi durumunda 50 metrede bir,
buhar vanaları açılmadan boşaltır. Basınç yükseldiğinde yalıtım olmaması durumunda
önce kapalı sistemde birikmiş ise otomatik olarak kapanır. 30 metrede bir olacak şekilde
olan kondensin hattan Sistemin normal ve vuruntusuz oluşturulması tavsiye olunur.
uzaklaştırılması içindir. Kolektör bir şekilde çalışmasına yardımcı İhtiyaç noktasında hesabı
altında özellikle dış ortam olur. Kolektör üzerindeki yapılarak boru hattında oluşan
etkileri, donma gibi nedenlerden emniyet ventili aşırı basınca kondens miktarına göre kondens
ötürü ilk tercih olarak bimetalik karşı kolektör ve vana gruplarını cepleri mesafeleri belirlenebilir.
buhar kapanı tavsiye edilir. korur. Emniyet ventilinin çıkış Ayrıca buhar hatlarında boru
Termodinamik veya şamandıralı borusunda damlama borusu alt yüzeyinde oluşan kondensin
buhar kapanı isteğe göre olmalıdır. Tahliye sonucunda kolayca buhar akışı yönünde
