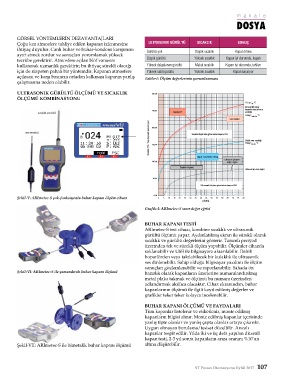

Page 109 - st-proses-otomasyonu-2017-eylul

makale
DOSYA

GÖRSEL YÖNTEMLERİN DEZAVANTAJLARI
Çoğu kez atmosfere tahliye edilen kapanın izlenmesine ULTRASONIK GÜRÜLTÜ SICAKLIK SONUÇ
ihtiyaç duyulur. Canlı buhar ve buhar-kondens karışımını Gürültü yok Düşük sıcaklık Kapan bloke
ayırt etmek zordur ve sonuçları yorumlamak yüksek
tecrübe gerektirir. Atmosfere açılan blöf vanasını Düşük gürültü Yüksek sıcaklık Kapan iyi durumda, kapalı
kullanmak uzmanlık gerektirir; bu ihtiyaç sürekli olacağı Yüksek dalgalanan gürültü Makul sıcaklık Kapan iyi durumda, tahliye
için de nispeten pahalı bir yöntemdir. Kapanın atmosfere Yüksek sabit gürültü Yüksek sıcaklık Kapan kaçırıyor
açılması ve karşı basıncın ortadan kalkması kapanın yanlış Tablo-I: Ölçüm değerlerinin yorumlanması
çalışmasına neden olabilir.

ULTRASONIK GÜRÜLTÜ ÖLÇÜMÜ VE SICAKLIK
ÖLÇÜMÜ KOMBİNASYONU

Şekil-V: ARImetec-S çok-fonksiyonlu buhar kapanı ölçüm cihazı

Grafik-I: ARImetec-S sınır değer eğrisi

BUHAR KAPANI TESTİ
ARImetec-S test cihazı, kombine sıcaklık ve ultrasonik
gürültü ölçümü yapar. Aydınlatılmış ekran ile sürekli olarak
sıcaklık ve gürültü değerlerini gösterir. Tanımlı periyod
üzerinden tek ve sürekli ölçüm yapabilir. Ölçümler cihazda
saklanabilir ve USB ile bilgisayara aktarılabilir. Dahili
hoparlörden veya takılabilecek bir kulaklık ile ultrasonik
ses dinlenebilir. Sahip olduğu bilgisayar yazılımı ile ölçüm
sonuçları gözlemlenebilir ve raporlanabilir. Sahada ön
Şekil-VI: ARImetec-S ile şamandıralı buhar kapanı ölçümü hazırlık olarak kapanların üzerlerine numaralandırılmış
metal plaka takmak ve ölçümü bu numara üzerinden
adlandırmak akıllıca olacaktır. Cihaz ekranından, buhar
kapanlarının ölçümü ile ilgili kayıt edilmiş değerler ve
grafikler teker teker kolayca incelenebilir.

BUHAR KAPANI ÖLÇÜMÜ VE FAYDALARI
Tüm kapanlar listelenir ve etiketlenir, monte edilmiş
kapanların bilgisi alınır. Monte edilmiş kapanlar içerisinde
yanlış tipte olanlar ve yanlış çapta olanlar ortaya çıkarılır.
Uygun olmayan borulama/tesisat düzeltilir. Arızalı
kapanlar tespit edilir. Yılda iki ve üç defa yapılan düzenli
kapan testi, 2-3 yıl sonra kapanların arıza oranını %10’un
Şekil-VII: ARImetec-S ile bimetalik buhar kapanı ölçümü altına düşürebilir.

ST Proses Otomasyonu Eylül 2017 107
