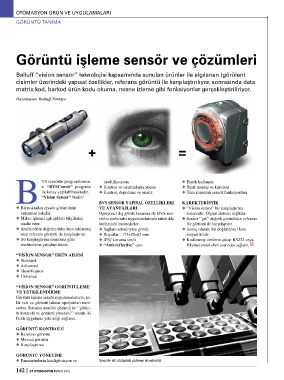

Page 144 - st-otomasyon-2018-mayis

OTOMASYON ÜRÜN VE UYGULAMALARI

GÖRÜNTÜ TANIMA

Görüntü işleme sensör ve çözümleri

Balluff ‘’vision sensor’’ teknolojisi kapsamında sunulan ürünler ile algılanan (görülen)
cisimler üzerindeki yapısal özellikler, referans görüntü ile karşılaştırılıyor, sonrasında data
matrix kod, barkod ürün kodu okuma, nesne izleme gibi fonksiyonlar gerçekleştiriliriyor.

Hazırlayan: Balluff Türkiye

B VS sensörün programlanma- ◆ Kontrol ve anahtarlama atama ◆ Esnek kullanım
modifikasyonu
sı “BVSConvis” programı
◆ Basit montaj ve kurulum
ile kolay yapılabilmektedir.
◆ Kontrol, depolama ve analiz
◆ Tam kapsamlı sensör fonksiyonları
“Vision Sensor” Nedir?
◆ Bir noktadan ziyade görüntünün BVS SENSÖR YAPISAL ÖZELLİKLERİ KAREKTERİSTİK
◆ “Vision sensor” bir karşılaştırma
VE AVANTAJLARI
tamamını yakalar. Opsiyonel dış gövde tasarımı ile BVS sen- sistemidir. Ölçüm sistemi değildir.
◆ Mikro işlemci ışık şiddeti bilgilerini sörler zorlu saha uygulamalarında rahatlıkla ◆ Sensor ‘’gri’’ değerli görüntüleri referans
analiz eder. kullanılabilmektedirler. bir görüntü ile karşılaştırır.
◆ Analiz edilen değerler daha önce saklanmış ◆ Sağlam alüminyum gövde ◆ Sonuç olarak; bir doğrulama / hata
olan referans görüntü ile karşılaştırılır. ◆ Boyutlar : 175x80x62 mm sinyali üretir.
◆ Bu karşılaştırma sonucuna göre ◆ IP67 koruma sınıfı ◆ Kodlanmış verilerin çıkışı RS232 veya
anahtarlama çıkışları atanır. ◆ “Anti-reflective” cam Ethernet protokolleri üzerinden sağlanır.

“VİSİON SENSOR” ÜRÜN AİLESİ
◆ Standard
◆ Advanced
◆ Identification
◆ Universal

“VİSİON SENSOR” GÖRÜNTÜLEME
VE YETKİLENDİRME
Görüntü işleme sensör uygulamalarında, an-
lık veri ve görüntü izleme opsiyonları mev-
cuttur. Sunulan monitör çözümü ile ‘’görün-
tü kontrolü ve görüntü yönetimi’’ olarak iki
farklı uygulama yetkinliği sağlanır.

GÖRÜNTÜ KONTROLÜ
◆ Referans görüntü
◆ Mevcut görüntü
◆ Karşılaştırma

GÖRÜNTÜ YÖNETİMİ
◆ Parametrelerin konfigürasyon ve Sensör ile doluluk izleme kontrolü

142 | ST OTOMASYON MAYIS 2018
