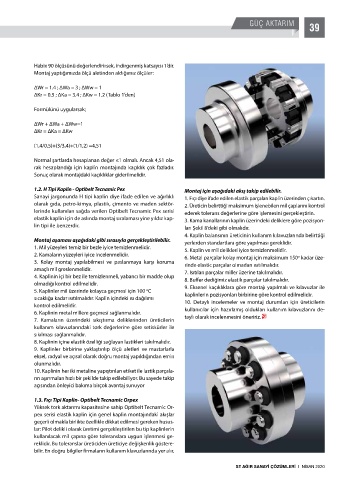

GÜÇ AKTARIM
39
Habix 90 ölçüsünü değerlendirirsek, indirgenmiş katsayısı 1’dir.
Montaj yaptığımızda ölçü aletinden aldığımız ölçüler:
ΔWr = 1.4 ; ΔWa = 3 ; ΔWw = 1
ΔKr = 0.5 ; ΔKa = 3.4 ; ΔKw = 1.2 (Tablo 1’den)
Formülünü uygularsak;
ΔWr + ΔWa + ΔWw=1
ΔKr = ΔKa = ΔKw
(1,4/0,5)+(3/3,4)+(1/1,2) =4,51
Normal şartlarda hesaplanan değer ≤1 olmalı. Ancak 4,51 ola-
rak hesaplandığı için kaplin montajında kaçıklık çok fazladır.
Sonuç olarak montajdaki kaçıklıklar giderilmelidir.
1.2. H Tipi Kaplin - Optibelt Tecnamic Pex Montaj için aşağıdaki akış takip edilebilir.
Sanayi jargonunda H tipi kaplin diye ifade edilen ve ağırlıklı 1. Fıçı diye ifade edilen elastik parçaları kaplin üzerinden çıkartın.
olarak gıda, petro-kimya, plastik, çimento ve maden sektör- 2. Üreticin belirttiği maksimum işlenebilen mil çaplarını kontrol
lerinde kullanılan sağda verilen Optibelt Tecnamic Pex serisi ederek tolerans değerlerine göre işlemesini gerçekleştirin.
elastik kaplin için de aslında montaj sıralaması yine yıldız kap- 3. Kama kanallarının kaplin üzerindeki deliklere göre pozisyon-
lin tipi ile benzerdir. ları Şekil 8’deki gibi olmalıdır.
4. Kaplin balansının üreticinin kullanım kılavuzlarında belirttiği
Montaj aşaması aşağıdaki gibi sırasıyla gerçekleştirilebilir. yerlerden standartlara göre yapılması gereklidir.
1. Mil yüzeyleri temiz bir bezle iyice temizlenmelidir. 5. Kaplin ve mil delikleri iyice temizlenmelidir.
2. Kamaların yüzeyleri iyice incelenmelidir. 6. Metal parçalar kolay montaj için maksimum 150 kadar üze-
o
3. Kolay montaj yapılabilmesi ve paslanmaya karşı koruma rinde elastic parçalar olmadan ısıtılmalıdır.
amaçlı mil greslenmelidir. 7. Isıtılan parçalar miller üzerine takılmalıdır.
4. Kaplinin içi bir bez ile temizlenmeli, yabancı bir madde olup 8. Buffer dediğimiz elastik parçalar takılmalıdır.
olmadığı kontrol edilmelidir. 9. Eksenel kaçıklıklara göre montajı yapılmalı ve kılavuzlar ile
5. Kaplinler mil üzerinde kolayca geçmesi için 100 C
o
sıcaklığa kadar ısıtılmalıdır. Kaplin içindeki ısı dağılımı kaplinlerin pozisyonları birbirine göre kontrol edilmelidir.
kontrol edilmelidir. 10. Detaylı incelemeler ve montaj durumları için üreticilerin
kullanıcılar için hazırlamış oldukları kullanım kılavuzlarını de-
6. Kaplinin metal millere geçmesi sağlanmalıdır. taylı olarak incelenmesini öneririz.
7. Kamaların üzerindeki sıkıştırma deliklerinden üreticilerin
kullanım kılavuzlarındaki tork değerlerine göre setiskürler ile
sıkılması sağlanmalıdır.
8. Kaplinin içine elastik özelliği sağlayan lastikleri takılmalıdır.
9. Kaplinler birbirine yaklaştırılıp ölçü aletleri ve mastarlarla
eksel, radyal ve açısal olarak doğru montaj yapıldığından emin
olunmalıdır.
10. Kaplinin her iki metaline yapıştırılan etiket ile lastik parçala-
rın aşınmaları hızlı bir şekilde takip edilebiliyor. Bu sayede takip
açısından önleyici bakıma birçok avantaj sunuyor
1.3. Fıçı Tipi Kaplin- Optibelt Tecnamic Orpex
Yüksek tork aktarımı kapasitesine sahip Optibelt Tecnamic Or-
pex serisi elastik kaplin için genel kaplin montajındaki akışlar
geçerli olmakla birlikte özellikle dikkat edilmesi gereken husus-
lar: Pilot delikli olarak üretimi gerçekleştirilen bu tip kaplinlerin
kullanılacak mil çapına göre toleranslara uygun işlenmesi ge-
reklidir. Bu toleranslar üreticiden üreticiye değişkenlik göstere-
bilir. En doğru bilgiler firmaların kullanım klavuzlarında yer alır.
