38 GÜÇ AKTARIM

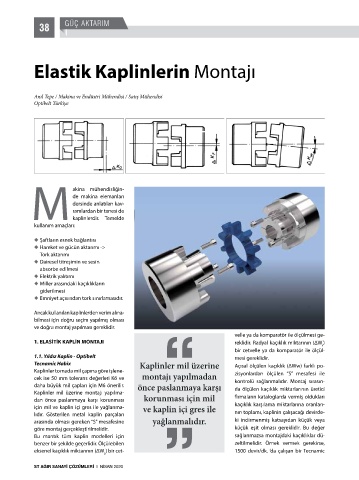

Elastik Kaplinlerin Montajı

Anıl Tepe / Makina ve Endüstri Mühendisi / Satış Mühendisi
Optibelt Türkiye

akina mühendisliğin-
de makina elemanları
dersinde anlatılan kav-
ramlardan bir tanesi de
M kaplinlerdir. Temelde
kullanım amaçları:

◆ Şaftların esnek bağlantısı
◆ Hareket ve gücün aktarımı ->
Tork aktarımı
◆ Dairesel titreşimin ve sesin
absorbe edilmesi
◆ Elektrik yalıtımı
◆ Miller arasındaki kaçıklıkların
giderilmesi
◆ Emniyet açısından tork sınırlamasıdır.

Ancak kullanılan kaplinlerden verim alına-
bilmesi için doğru seçim yapılmış olması
ve doğru montaj yapılması gereklidir.
velle ya da komparatör ile ölçülmesi ge-
1. ELASİTİK KAPLİN MONTAJI reklidir. Radyal kaçıklık miktarının (ΔW )
r
bir cetvelle ya da komparatör ile ölçül-
1.1. Yıldız Kaplin - Optibelt mesi gereklidir.
Tecnamic Habix Kaplinler mil üzerine Açısal ölçülen kaçıklık (ΔWw) farklı po-
Kaplinler tornada mil çapına göre işlene- zisyonlardan ölçülen “S” mesafesi ile
cek ise 50 mm tolerans değerleri K6 ve montajı yapılmadan kontrolü sağlanmalıdır. Montaj sırasın-
daha büyük mil çapları için M6 önerilir. önce paslanmaya karşı da ölçülen kaçıklık miktarlarının üretici
Kaplinler mil üzerine montajı yapılma- firmaların kataloglarda vermiş oldukları
dan önce paslanmaya karşı korunması korunması için mil
için mil ve kaplin içi gres ile yağlanma- ve kaplin içi gres ile kaçıklık karşılama miktarlarına oranları-
lıdır. Gösterilen metal kaplin parçaları nın toplamı, kaplinin çalışacağı devirde-
arasında olması gereken “S” mesafesine yağlanmalıdır. ki indirmenmiş katsayıdan küçük veya
göre montaj gerçekleştirilmelidir. küçük eşit olması gereklidir. Bu değer
Bu mantık tüm kaplin modelleri için sağlanmazsa montajdaki kaçıklıklar dü-
benzer bir şekilde geçerlidir. Ölçülebilen zeltilmelidir. Örnek vermek gerekirse,
eksenel kaçıklık miktarının (ΔW ) bir cet- 1500 devir/dk. ‘da çalışan bir Tecnamic
a
