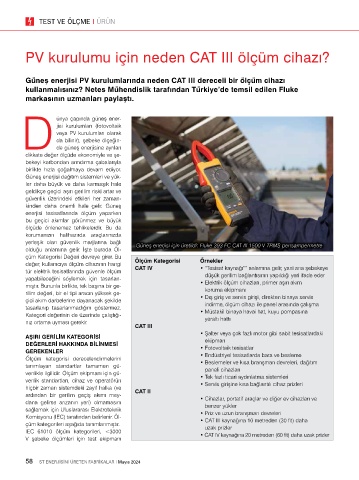

PV kurulumu için neden CAT III ölçüm cihazı?

Güneş enerjisi PV kurulumlarında neden CAT III dereceli bir ölçüm cihazı
kullanmalısınız? Netes Mühendislik tarafından Türkiye’de temsil edilen Fluke
markasının uzmanları paylaştı.

ünya çapında güneş ener-
jisi kurulumları (fotovoltaik
veya PV kurulumları olarak
da bilinir), şebeke ölçeğin-
D de güneş enerjisine ayrılan
dikkate değer ölçüde ekonomiyle ve şe-
bekeyi karbondan arındırma çabalarıyla
birlikte hızla çoğalmaya devam ediyor.
Güneş enerjisi dağıtım sistemleri ve yük-
ler daha büyük ve daha karmaşık hale
geldikçe geçici aşırı gerilim riski artar ve
güvenlik üzerindeki etkileri her zaman-
kinden daha önemli hale gelir. Güneş
enerjisi tesisatlarında ölçüm yaparken
bu geçici akımlar görünmez ve büyük
ölçüde önlenemez tehlikelerdir. Bu da
korumanızın halihazırda araçlarınızda
yerleşik olan güvenlik marjlarına bağlı Güneş enerjisi için üretildi: Fluke 393 FC CAT III 1500 V TRMS pensampermetre
olduğu anlamına gelir. İşte burada Öl-
çüm Kategorisi Değeri devreye girer. Bu
değer, kullanıcıya ölçüm cihazının hangi Ölçüm Kategorisi Örnekler
tür elektrik tesisatlarında güvenle ölçüm CAT IV • “Tesisat kaynağı”” anlamına gelir, yani ana şebekeye
yapabileceğini söylemek için tasarlan- düşük gerilim bağlantısının yapıldığı yeri ifade eder
mıştır. Bununla birlikte, tek başına bir ge- • Elektrik ölçüm cihazları, primer aşırı akım
rilim değeri, bir el tipi aracın yüksek ge- koruma ekipmanı
çici akım darbelerine dayanacak şekilde • Dış giriş ve servis girişi, direkten binaya servis
tasarlanıp tasarlanmadığını göstermez. indirme, ölçüm cihazı ile panel arasında çalışma
Kategori değerinin de üzerinde çalıştığı- • Müstakil binaya havai hat, kuyu pompasına
nız ortama uyması gerekir. yeraltı hattı
CAT III
• Şalter veya çok fazlı motor gibi sabit tesisatlardaki
AŞIRI GERİLİM KATEGORİSİ
DEĞERLERİ HAKKINDA BİLİNMESİ ekipman
GEREKENLER • Fotovoltaik tesisatlar
Ölçüm kategorisi derecelendirmelerini • Endüstriyel tesisatlarda bara ve besleme
• Beslemeler ve kısa branşman devreleri, dağıtım
tanımlayan standartlar tamamen gü- paneli cihazları
venlikle ilgilidir. Ölçüm ekipmanı için gü- • Tek fazlı ticari aydınlatma sistemleri
venlik standartları, cihaz ve operatörün • Servis girişine kısa bağlantılı cihaz prizleri
hiçbir zaman sistemdeki zayıf halka (ve CAT II
ardından bir gerilim geçiş akımı mey- • Cihazlar, portatif araçlar ve diğer ev cihazları ve
dana gelirse arızanın yeri) olmamasını benzer yükler
sağlamak için Uluslararası Elektroteknik • Priz ve uzun branşman devreleri
Komisyonu (IEC) tarafından belirlenir. Öl- • CAT III kaynağına 10 metreden (30 fit) daha
çüm kategorileri aşağıda tanımlanmıştır. uzak prizler
IEC 61010 ölçüm kategorileri, <3000 • CAT IV kaynağına 20 metreden (60 fit) daha uzak prizler
V şebeke ölçümleri için test ekipmanı
