a    n    a   l   i   z    ö   r

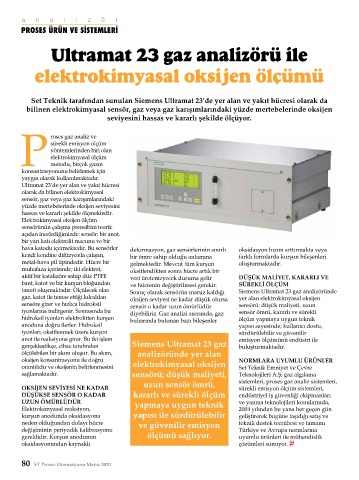

                  Ultramat 23 gaz analizörü ile


             elektrokimyasal oksijen ölçümü





           Set Teknik tarafından sunulan Siemens Ultramat 23’de yer alan ve yakıt hücresi olarak da
          bilinen elektrokimyasal sensör, gaz veya gaz karışımlarındaki yüzde mertebelerinde oksijen
                                     seviyesini hassas ve kararlı şekilde ölçüyor.



                  roses gaz analiz ve
                  sürekli emisyon ölçüm
                  yöntemlerinden biri olan
                  elektrokimyasal ölçüm
        P metodu, birçok gazın
        konsantrasyonunu belirlemek için
        yaygın olarak kullanılmaktadır.
        Ultramat 23’de yer alan ve yakıt hücresi
        olarak da bilinen elektrokimyasal
        sensör, gaz veya gaz karışımlarındaki
        yüzde mertebelerinde oksijen seviyesini
        hassas ve kararlı şekilde ölçmektedir.
        Elektrokimyasal oksijen ölçüm
        sensörünün çalışma prensibini teorik
        açıdan incelediğimizde: sensör; bir anot,
        bir yarı katı elektrolit macunu ve bir
        hava katodu içermektedir. Bu sensörler   deformasyon, gaz sensörlerinin sınırlı   oksidasyon hızını arttırmakta veya
        kendi kendine difüzyonla çalışan,   bir ömre sahip olduğu anlamına      farklı formlarda kurşun bileşenleri
        metal-hava pil tipindedir. Hücre bir   gelmektedir. Mevcut tüm kurşun   oluşturmaktadır.
        muhafaza içerisinde; iki elektrot,   oksitlendikten sonra hücre artık bir
        aktif bir katalizöre sahip düz PTFE   veri üretemeyecek duruma gelir    DÜŞÜK MALİYET, KARARLI VE
        bant, katot ve bir kurşun bloğundan   ve hücrenin değiştirilmesi gerekir.   SÜREKLİ ÖLÇÜM
        (anot) oluşmaktadır. Ölçülecek olan   Sonuç olarak sensörün maruz kaldığı   Siemens Ultramat 23 gaz analizöründe
        gaz, katot ile temas ettiği kılcaldan   oksijen seviyesi ne kadar düşük olursa   yer alan elektrokimyasal oksijen
        sensöre girer ve hızlıca hidroksil   sensör o kadar uzun ömürlüdür      sensörü: düşük maliyeti, uzun
        iyonlarına indirgenir. Sonrasında bu   diyebiliriz. Gaz analizi sırasında, gaz   sensör ömrü, kararlı ve sürekli
        hidroksil iyonları elektrolitten kurşun   buharında bulunan bazı bileşenler   ölçüm yapmaya uygun teknik
        anoduna doğru ilerler. Hidroksil                                        yapısı sayesinde; kullanıcı dostu,
        iyonları, oksitlenmek üzere kurşun                                      sürdürülebilir ve güvenilir
        anot ile reaksiyona girer. Bu iki işlem                                 emisyon ölçümünü endüstri ile
        gerçekleştikçe, cihaz tarafından     Siemens Ultramat 23 gaz            buluşturmaktadır.
        ölçülebilen bir akım oluşur. Bu akım,   analizöründe yer alan
        oksijen konsantrasyonu ile doğru                                        NORMLARA UYUMLU ÜRÜNLER
        orantılıdır ve oksijenin belirlenmesini   elektrokimyasal oksijen       Set Teknik Emniyet ve Çevre
        sağlamaktadır.                       sensörü; düşük maliyeti,           Teknolojileri A.Ş; gaz algılama
                                                 uzun sensör ömrü,              sistemleri, proses gaz analiz sistemleri,
        OKSİJEN SEVİYESİ NE KADAR                                               sürekli emisyon ölçüm sistemleri,
        DÜŞÜKSE SENSÖR O KADAR               kararlı ve sürekli ölçüm           endüstriyel iş güvenliği ekipmanları
        UZUN ÖMÜRLÜDÜR                        yapmaya uygun teknik              ve yanma teknolojileri konularında,
        Elektrokimyasal reaksiyon,                                              2004 yılından bu yana her geçen gün
        kurşun anodunda oksidasyona          yapısı ile sürdürülebilir          geliştirerek bugüne taşıdığı satış ve
        neden olduğundan dolayı hücre          ve güvenilir emisyon             teknik destek tecrübesi ve tamamı
        değişiminin periyodik kalibrasyonu                                      Türkiye ve Avrupa normlarına
        gereklidir. Kurşun anodunun               ölçümü sağlıyor.              uyumlu ürünleri ile mühendislik
        oksidasyonundan kaynaklı                                                çözümleri sunuyor.
