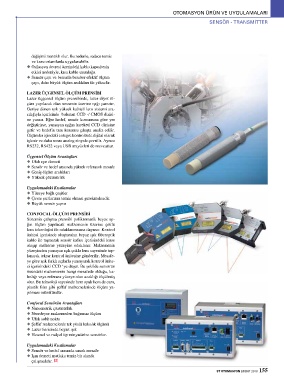

OTOMASYON ÜRÜN VE UYGULAMALARI

SENSÖR - TRANSMİTTER

değişimi mantıklı olur. Bu nedenle, sadece temiz
ve kuru ortamlarda uygulanabilir.
◆ Osilasyon devresi üzerindeki kablo kapasitesin
etkisi nedeniyle, kısa kablo uzunluğu.
◆ Sensör çapı ve bununla beraber efektif ölçüm
çapı, daha büyük ölçüm aralıkları ile yükselir.

LAZER ÜÇGENSEL ÖLÇÜM PRENSİBİ
Lazer üçgensel ölçüm prensibinde, lazer diyot öl-
çüm yapılacak olan nesnenin üzerine ışığı yansıtır.
Geriye dönen ışık yüksek kaliteli lens sistemi ara-
cılığıyla içerisinde bulunan CCD -/ CMOS dizisi-
ne yansır. Eğer hedef, sensör konumuna göre yer
değiştirirse, yansıyan ışığın hareketi CCD dizisine
getir ve hedefin tam konumu çıkışta analiz edilir.
Ölçümler içindeki entegre kontrolörde dijital olarak
işlenir ve daha sonra analog sinyale çevrilir. Ayrıca
RS232, RS422 veya USB arayüzleri de mevcuttur.

Üçgensel Ölçüm Avantajları
◆ Ufak ışın demeti
◆ Sensör ve hedef arasında yüksek referanslı mesafe
◆ Geniş ölçüm aralıkları
◆ Yüksek çözünürlük
Uygulamadaki Kısıtlamalar
◆ Yüzeye bağlı çeşitler
◆ Çevre şartlarının temiz olması gerekmektedir.
◆ Büyük sensör yapısı

CONFOCAL ÖLÇÜM PRENSİBİ
Sistemin çalışma prensibi polikromatik beyaz ışı-
ğın ölçüm yapılacak malzemenin üzerine çoklu
lens teknolojisi ile odaklanmasına dayanır. Kontrol
ünitesi içerisinde oluşturulan beyaz ışık fiberoptik
kablo ile taşınarak sensör kafası içerisindeki lense
ulaşıp malzeme yüzeyine odaklanır. Malzemenin
yüzeyinden yansıyan ışık çoklu lens sayesinde top-
lanarak tekrar kontrol ünitesine gönderilir. Mesafe-
ye göre ışık farklı açılarla yansıyarak kontrol ünite-
si içerisindeki CCD ‘ye düşer. Bu şekilde sensörün
önündeki malzemenin hangi mesafede olduğu, ka-
lınlığı veya referans yüzeye olan uzaklığı ölçülmüş
olur. Bu teknoloji sayesinde hem opak hem de cam,
plastik film gibi şeffaf malzemelerinde ölçüm ya-
pılması mümkündür.
Confocal Sensörün Avantajları
◆ Nanometrik çözünürlük
◆ Neredeyse malzemeden bağımsız ölçüm
◆ Ufak sabit nokta
◆ Şeffaf malzemelerde tek yönlü kalınlık ölçümü
◆ Lazer haricinde beyaz ışık
◆ Eksenel ve radyal tip minyatürize sensörler.

Uygulamadaki Kısıtlamalar
◆ Sensör ve hedef arasında sınırlı mesafe
◆ Işın demeti mutlaka temiz bir alanda
çalışmalıdır.
ST OTOMASYON ŞUBAT 2018 155
