P. 81

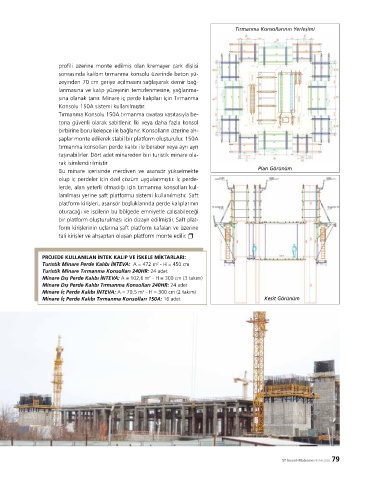

profili üzerine monte edilmiş olan kremayer çark dişlisi
sonrasında kalıbın tırmanma konsolu üzerinde beton yü-
zeyinden 70 cm geriye açılmasını sağlayarak demir bağ-
lanmasına ve kalıp yüzeyinin temizlenmesine, yağlanma-
sına olanak tanır. Minare iç perde kalıpları için Tırmanma
Konsolu 150A sistemi kullanılmıştır.
Tırmanma Konsolu 150A tırmanma cıvatası vasıtasıyla be-
tona güvenli olarak sabitlenir. İki veya daha fazla konsol
birbirine boru kelepçe ile bağlanır. Konsolların üzerine ah-
şaplar monte edilerek stabil bir platform oluşturulur. 150A
tırmanma konsolları perde kalıbı ile beraber veya ayrı ayrı
taşınabilirler. Dört adet minareden biri turistik minare ola-
rak isimlendirilmiştir.
Bu minare içerisinde merdiven ve asansör yükselmekte
olup iç perdeler için özel çözüm uygulanmıştır. İç perde-
lerde, alan yeterli olmadığı için tırmanma konsolları kul-
lanılması yerine şaft platformu sistemi kullanılmıştır. Şaft
platform kirişleri, asansör boşluklarında perde kalıplarının
oturacağı ve işçilerin bu bölgede emniyetle çalışabileceği
bir platform oluşturulması için dizayn edilmiştir. Şaft plat-
form kirişlerinin uçlarına şaft platform kafaları ve üzerine
tali kirişler ve ahşaptan oluşan platform monte edilir. ¡
ST İnşaat-Malzeme NİSAN 2020 79
