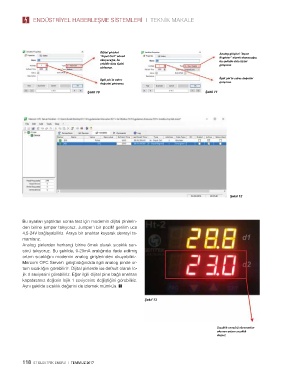

ENDÜSTRİYEL HABERLEŞME SİSTEMLERİ I TEKNİK MAKALE

Dijital girişleri Analog girişleri “Input
“Input Coil” olarak Register” olarak okuyacağız,
okuyacağız, bu bu şekidle data tipini
şekidle data tipini giriyoruz.
giriyoruz.
İlgili pin’in adres değerini
İlgili pin’in adres giriyoruz.
değerini giriyoruz.
Şekil 10 Şekil 11

Şekil 12

Bu ayarları yaptıktan sonra test için modemin dijital pinlerin-
den birine jumper takıyoruz. Jumper’ı bir pozitif gerilim uca
4,5-24V bağlayabiliriz. Araya bir anahtar koyarak devreyi ta-
mamlarız.
Analog pinlerden herhangi birine örnek olarak sıcaklık sen-
sörü takıyoruz. Bu şekilde, 0-20mA aralığında ifade edilmiş
ortam sıcaklığını modemin analog girişlerinden okuyabiliriz.
Marcom OPC Server’ı çalıştırdığınızda ilgili analog pinde or-
tam sıcaklığını görebiliriz. Dijital pinlerde ise default olarak lo-
jik 0 seviyesini görebiliriz. Eğer ilgili dijital pine bağlı anahtarı
kapatırsanız değerin lojik 1 seviyesine değiştiğini görebiliriz.
Aynı şekilde sıcaklık değerini de izlemek mümkün.

Şekil 13

Sıcaklık sensörü ekranından
okunan ortam sıcaklık
değeri.
