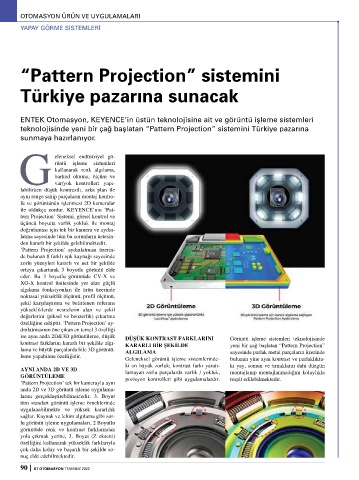

OTOMASYON ÜRÜN VE UYGULAMALARI

YAPAY GÖRME SİSTEMLERİ

“Pattern Projection” sistemini

Türkiye pazarına sunacak

ENTEK Otomasyon, KEYENCE’in üstün teknolojisine ait ve görüntü işleme sistemleri
teknolojisinde yeni bir çağ başlatan “Pattern Projection” sistemini Türkiye pazarına
sunmaya hazırlanıyor.

eleneksel endüstriyel gö-
rüntü işleme sistemleri
kullanarak renk algılama,
barkod okuma, ölçüm ve
G var/yok kontrolleri yapı-
labilirken düşük kontrastlı, arka plan ile
aynı renge sahip parçaların montaj kontro-
lü ve görüntünün işlenmesi 2D kameralar
ile oldukça zordur. KEYENCE’nin ‘Pat-
tern Projection’ Sistemi, görsel kontrol ve
üçüncü boyutta varlık yokluk ile montaj
doğrulaması için tek bir kamera ve aydın-
latma sayesinde tüm bu sorunların üstesin-
den kararlı bir şekilde gelebilmektedir.
‘Pattern Projection’ aydınlatması üzerin-
de bulunan 8 farklı ışık kaynağı sayesinde
zorlu yüzeyleri kararlı ve net bir şekilde
ortaya çıkartarak 3 boyutlu görüntü elde
eder. Bu 3 boyutlu görüntüde CV-X ve
XG-X kontrol ünitesinde yer alan güçlü
algılama fonksiyonları ile ürün üzerinde
noktasal yükseklik ölçümü, profil ölçümü,
şekil karşılaştırma ve belirlenen referans
yüksekliklerde nesnelerin alan ve şekil
değerlerini (piksel ve benzerlik) çıkartma
özelliğine sahiptir. ‘Pattern Projection’ ay-
dınlatmasının öne çıkan en temel 3 özelliği
ise aynı anda 2D&3D görüntüleme, düşük DÜŞÜK KONTRAST FARKLARINI Görüntü işleme sistemleri teknolojisinde
kontrast farklarını kararlı bir şekilde algı- KARARLI BİR ŞEKİLDE yeni bir çağ başlatan “Pattern Projection”
lama ve büyük parçalarda bile 3D görüntü- ALGILAMA sayesinde parlak metal parçaların üzerinde
leme yapabilme özelliğidir. Geleneksel görüntü işleme sistemlerinde- bulunan yine aynı kontrast ve parlaklıkta-
ki en büyük zorluk; kontrast farkı yaratı- ki yay, somun ve tırnakların dahi düzgün
AYNI ANDA 2D VE 3D lamayan zorlu parçalarda varlık / yokluk, montajlanıp montajlanmadığını kolaylıkla
GÖRÜNTÜLEME pozisyon kontrolleri gibi uygulamalardır. tespit edilebilmektedir.
‘Pattern Projection’ tek bir kamerayla aynı
anda 2D ve 3D görüntü işleme uygulama-
larını gerçekleştirebilmektedir. 3. Boyut
tüm standart görüntü işleme örneklerinde
uygulanabilmekte ve yüksek kararlılık
sağlar. Kaynak ve lehim algılama gibi zor-
lu görüntü işleme uygulamaları, 2 Boyutlu
görüntüde renk ve kontrast farklarından
yola çıkmak yerine, 3. Boyut (Z ekseni)
özelliğini kullanarak yükseklik farklarıyla
çok daha kolay ve başarılı bir şekilde so-
nuç elde edebilmektedir.
